S136的特性:
S136為高級不銹工具鋼，其具備以下的特性：
①優(yōu)良的耐腐蝕性
②優(yōu)良的拋光性
③優(yōu)良的耐磨性
④優(yōu)良的機械加工性
⑤淬火時(shí)具有優(yōu)良的穩定性

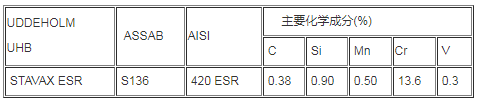

S136的化學(xué)成分:
S136的特性:
S136為高級不銹工具鋼，其具備以下的特性：
①優(yōu)良的耐腐蝕性
②優(yōu)良的拋光性
③優(yōu)良的耐磨性
④優(yōu)良的機械加工性
⑤淬火時(shí)具有優(yōu)良的穩定性
綜合上列的優(yōu)點(diǎn)，使得該鋼種具有卓越的生產(chǎn)特性。由于其優(yōu)良的耐腐蝕性，在塑膠模具中使用的好處概述如下：
⑴較低的維修費用
模具經(jīng)過(guò)長(cháng)期使用后，模穴表面仍然維持原先的光滑狀態(tài)。模具在潮濕的環(huán)境下操作或存放時(shí)，不需要特別的保護。
⑵較低的生產(chǎn)成本
由于模具冷卻水水道不受腐蝕的影響（不象普通模具鋼），熱傳導特性、冷卻效率在模具生命期中均保持穩定，確保了模具恒久不變的成形時(shí)間。
上述的好處結合S136的高耐磨性，提供低維修費和高壽命的模具，達到[敏感詞]的經(jīng)濟效益。同時(shí)S136經(jīng)過(guò)“電渣重熔法（ESR）”精練，具備純凈而細微的組織。
S136的用途:
S136被推薦用于所有的模具，由于其特殊的性質(zhì)，更適合特殊環(huán)境的需求。
Ⅰ耐腐蝕、銹蝕：
對使用有腐蝕性的PVC、醋酸鹽類(lèi)等注模原料或必須在潮濕的環(huán)境下工作及存放的模具。
Ⅱ耐磨性
在使用磨耗較大的注模材料（包含熱固性射出成型模）或要求模具有較長(cháng)的工作時(shí)間，如電子零件、舍棄式的餐刀具、器皿等。
Ⅲ高光滑度的表面
生產(chǎn)光學(xué)產(chǎn)品，如照相機、太陽(yáng)眼鏡、化學(xué)儀器及塑膠制品等。
S136的耐腐蝕性:
S136能抵抗水、水蒸氣，弱有機酸，稀釋的硝酸鹽、碳酸鹽等。經(jīng)由S136制成的模具。若在潮濕的環(huán)境中操作，或在正常狀態(tài)下使用腐蝕性的塑膠材料，均不會(huì )生銹或被污染。S136在低溫回火及拋光至鏡面狀態(tài)的時(shí)候，特別能顯示出優(yōu)良的耐腐蝕性。
S136的熱處理:
⒈軟性退火
在保護狀態(tài)下，加熱至780℃均溫后，于爐中以每小時(shí)10℃的速度，冷卻至650℃，接著(zhù)再置于空氣中冷卻。
⒉應力去除
經(jīng)過(guò)粗加工后，必須加熱至650℃，均溫2小時(shí)后，緩慢冷卻至500℃，然后置于空氣中冷卻。
⒊淬火
預熱溫度：600－850℃
淬火溫度（奧氏體化溫度）：1020－1050℃
常用溫度：1030℃

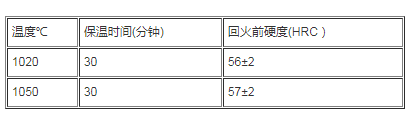

保溫時(shí)間＝當鋼材的表面及中心達到一致的淬火溫度后，才開(kāi)始計算在爐中的保溫時(shí)間。
淬火時(shí)必須保護，以避免脫碳及氧化
⒋冷卻介質(zhì)
?油
?流動(dòng)粒子爐或鹽浴爐250－550℃分級淬火，然后冷卻于高速空氣中。
?高速氣體/真空爐中具有足夠正壓的氣體力求模具達到適當的特性，在模具的變形程度可接受的條件下，冷速越快越好。于真空爐中熱處理時(shí)推薦使用4－5bar的氣壓。
鋼材冷卻至50－70℃（120-160°F）應立即回火。
⒌回火
參照回火曲線(xiàn)圖按所需硬度值選擇回火溫度?；鼗饍纱?，每次回火后，必須冷卻到室溫，[敏感詞]的回火溫度為180℃（適用于小件）。保溫時(shí)間至少兩小時(shí)。
注1：建議250℃回火以求韌性、硬度及抗腐蝕性的[敏感詞]組合。
注2：應避免選用過(guò)高的奧氏體化溫度與過(guò)低的回火溫度<250℃的組合，避免模具產(chǎn)生太大的應力。
S136的尺寸變形:
淬火及回火時(shí)的溫度、不同種類(lèi)的爐具及淬冷介質(zhì)、會(huì )影響模具尺寸的改變。
模具的尺寸與幾何形狀也同樣重要。模具在加工時(shí)應預留加工量以彌補熱處理后的尺寸變形。
在粗加工與半精加工之間建議預留0.15％作為S136的加工預留指標。
S136的光蝕刻花:
S136的低雜質(zhì)含量，非常適合光蝕刻花。因為S136的優(yōu)良抗腐蝕性，所以必須采用特別的光蝕刻花程序。這特性亦已廣泛被光蝕刻花公司熟悉。
S136的拋光:
淬火及回火的S136具備優(yōu)良的拋光性。但拋光技巧與其他ASSAB鋼材比較有點(diǎn)不同，主要的原則是，在細磨和拋光時(shí)采取多道手續，不要在很粗糙的表面進(jìn)行拋光。但拋光時(shí)，上一道拋光手續所遺留的刮痕被除去后，就必須立即停止繼續拋光。
品質(zhì)保證:
提供原產(chǎn)地材質(zhì)證明書(shū),以確保您所購買(mǎi)的是正宗品牌模具鋼---瑞典一勝百ASSAB S136！
技術(shù)支持:
配套專(zhuān)業(yè)的工程技術(shù)人員,無(wú)償提供技術(shù)咨詢(xún)服務(wù)及模具鋼解決方案,歡迎來(lái)電洽詢(xún),索取[敏感詞]技術(shù)資料.
主題:S136-瑞典一勝百模具鋼ASSAB
|
S136的特性:
S136為高級不銹工具鋼，其具備以下的特性：
①優(yōu)良的耐腐蝕性
②優(yōu)良的拋光性
③優(yōu)良的耐磨性
④優(yōu)良的機械加工性
⑤淬火時(shí)具有優(yōu)良的穩定性
S136的化學(xué)成分:
S136的特性:
S136為高級不銹工具鋼，其具備以下的特性：
①優(yōu)良的耐腐蝕性
②優(yōu)良的拋光性
③優(yōu)良的耐磨性
④優(yōu)良的機械加工性
⑤淬火時(shí)具有優(yōu)良的穩定性
綜合上列的優(yōu)點(diǎn)，使得該鋼種具有卓越的生產(chǎn)特性。由于其優(yōu)良的耐腐蝕性，在塑膠模具中使用的好處概述如下：
⑴較低的維修費用
模具經(jīng)過(guò)長(cháng)期使用后，模穴表面仍然維持原先的光滑狀態(tài)。模具在潮濕的環(huán)境下操作或存放時(shí)，不需要特別的保護。
⑵較低的生產(chǎn)成本
由于模具冷卻水水道不受腐蝕的影響（不象普通模具鋼），熱傳導特性、冷卻效率在模具生命期中均保持穩定，確保了模具恒久不變的成形時(shí)間。
上述的好處結合S136的高耐磨性，提供低維修費和高壽命的模具，達到[敏感詞]的經(jīng)濟效益。同時(shí)S136經(jīng)過(guò)“電渣重熔法（ESR）”精練，具備純凈而細微的組織。
S136的用途:
S136被推薦用于所有的模具，由于其特殊的性質(zhì)，更適合特殊環(huán)境的需求。
Ⅰ耐腐蝕、銹蝕：
對使用有腐蝕性的PVC、醋酸鹽類(lèi)等注模原料或必須在潮濕的環(huán)境下工作及存放的模具。
Ⅱ耐磨性
在使用磨耗較大的注模材料（包含熱固性射出成型模）或要求模具有較長(cháng)的工作時(shí)間，如電子零件、舍棄式的餐刀具、器皿等。
Ⅲ高光滑度的表面
生產(chǎn)光學(xué)產(chǎn)品，如照相機、太陽(yáng)眼鏡、化學(xué)儀器及塑膠制品等。
S136的耐腐蝕性:
S136能抵抗水、水蒸氣，弱有機酸，稀釋的硝酸鹽、碳酸鹽等。經(jīng)由S136制成的模具。若在潮濕的環(huán)境中操作，或在正常狀態(tài)下使用腐蝕性的塑膠材料，均不會(huì )生銹或被污染。S136在低溫回火及拋光至鏡面狀態(tài)的時(shí)候，特別能顯示出優(yōu)良的耐腐蝕性。
S136的熱處理:
⒈軟性退火
在保護狀態(tài)下，加熱至780℃均溫后，于爐中以每小時(shí)10℃的速度，冷卻至650℃，接著(zhù)再置于空氣中冷卻。
⒉應力去除
經(jīng)過(guò)粗加工后，必須加熱至650℃，均溫2小時(shí)后，緩慢冷卻至500℃，然后置于空氣中冷卻。
⒊淬火
預熱溫度：600－850℃
淬火溫度（奧氏體化溫度）：1020－1050℃
常用溫度：1030℃
保溫時(shí)間＝當鋼材的表面及中心達到一致的淬火溫度后，才開(kāi)始計算在爐中的保溫時(shí)間。
淬火時(shí)必須保護，以避免脫碳及氧化
⒋冷卻介質(zhì)
?油
?流動(dòng)粒子爐或鹽浴爐250－550℃分級淬火，然后冷卻于高速空氣中。
?高速氣體/真空爐中具有足夠正壓的氣體力求模具達到適當的特性，在模具的變形程度可接受的條件下，冷速越快越好。于真空爐中熱處理時(shí)推薦使用4－5bar的氣壓。
鋼材冷卻至50－70℃（120-160°F）應立即回火。
⒌回火
參照回火曲線(xiàn)圖按所需硬度值選擇回火溫度?；鼗饍纱?，每次回火后，必須冷卻到室溫，[敏感詞]的回火溫度為180℃（適用于小件）。保溫時(shí)間至少兩小時(shí)。
注1：建議250℃回火以求韌性、硬度及抗腐蝕性的[敏感詞]組合。
注2：應避免選用過(guò)高的奧氏體化溫度與過(guò)低的回火溫度<250℃的組合，避免模具產(chǎn)生太大的應力。
S136的尺寸變形:
淬火及回火時(shí)的溫度、不同種類(lèi)的爐具及淬冷介質(zhì)、會(huì )影響模具尺寸的改變。
模具的尺寸與幾何形狀也同樣重要。模具在加工時(shí)應預留加工量以彌補熱處理后的尺寸變形。
在粗加工與半精加工之間建議預留0.15％作為S136的加工預留指標。
S136的光蝕刻花:
S136的低雜質(zhì)含量，非常適合光蝕刻花。因為S136的優(yōu)良抗腐蝕性，所以必須采用特別的光蝕刻花程序。這特性亦已廣泛被光蝕刻花公司熟悉。
S136的拋光:
淬火及回火的S136具備優(yōu)良的拋光性。但拋光技巧與其他ASSAB鋼材比較有點(diǎn)不同，主要的原則是，在細磨和拋光時(shí)采取多道手續，不要在很粗糙的表面進(jìn)行拋光。但拋光時(shí)，上一道拋光手續所遺留的刮痕被除去后，就必須立即停止繼續拋光。
品質(zhì)保證:
提供原產(chǎn)地材質(zhì)證明書(shū),以確保您所購買(mǎi)的是正宗品牌模具鋼---瑞典一勝百ASSAB S136！
技術(shù)支持:
配套專(zhuān)業(yè)的工程技術(shù)人員,無(wú)償提供技術(shù)咨詢(xún)服務(wù)及模具鋼解決方案,歡迎來(lái)電洽詢(xún),索取[敏感詞]技術(shù)資料.
主題:S136-瑞典一勝百模具鋼ASSAB
